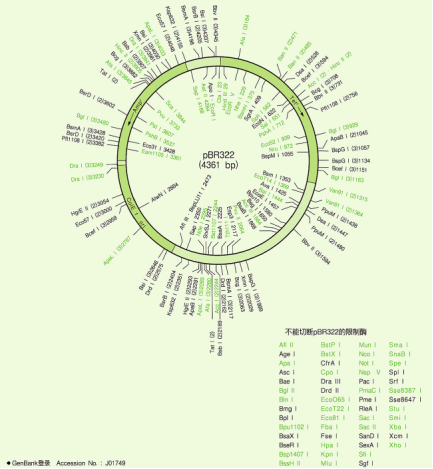

pBR322 DNA(4361bp）限制酶切位点图

本图所示数字是以 EcoRI 位点中央计为0，从顺时针方向计算，至各酶切位点的第一个碱基的数。在圆的内部所表示的各限制酶是在 pBR322 DNA 上只有一个酶切位点的酶。圆外所表示的各酶是在 pBR322 DNA 上有2个至3个的酶切位点的酶。() 内的是酶切位点数。绿字表示 FWKNE销售的限制酶。

参考文献：

1.Sutcliffe. J. G. (1979) Cold Sping Harbor Symposium 43, 77-90.

2.Peden. K. W.C. (1983) Gene 22, 277-280.

3.Watson, N. (1988) Gene 70, 399-403.

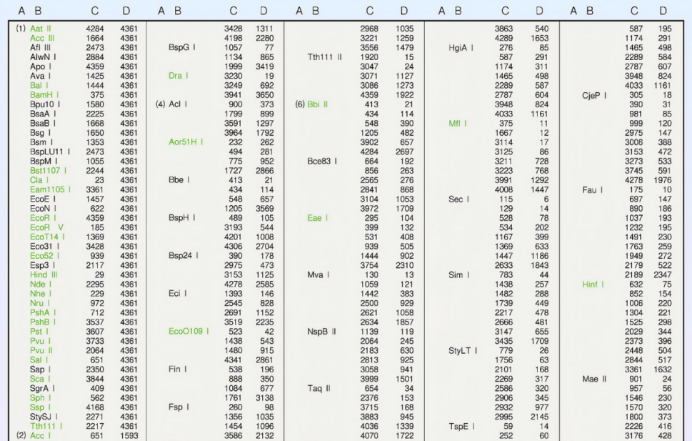

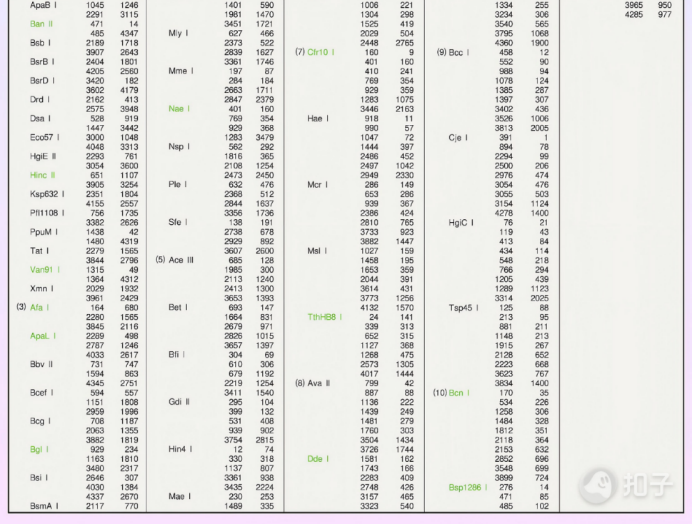

A：切位数B：限制酶C：酶切位点的第一个碱基的位置D：切下片段的碱基（从小排列）绿字表示 FWKNE销售的限制酶。
