pUC19DNA(2686bp）限制酶切位点图

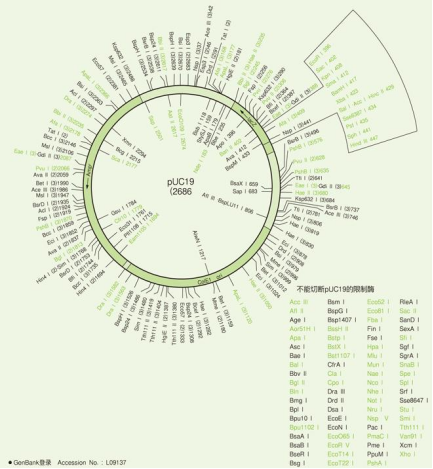

本图是在JCU9DNA上TTCGCGTTT位点的一个作为1，以此按顺时针方向计算，至各酶切位点的第一个碱基的数。在圆的内部所表示的各限制酶是在JCU9DNA 上有1个至3个的酶切位点的酶，（）内的数是酶切位点数。此外，圆外还列举了多克隆位点限制酶切点的分布图。绿字表示FWKNE销售的限制酶。

参考文献:

1. Yanisch-Perron,C.,Vieira,J.andMessing,J.(1985)Gene33,103-119.

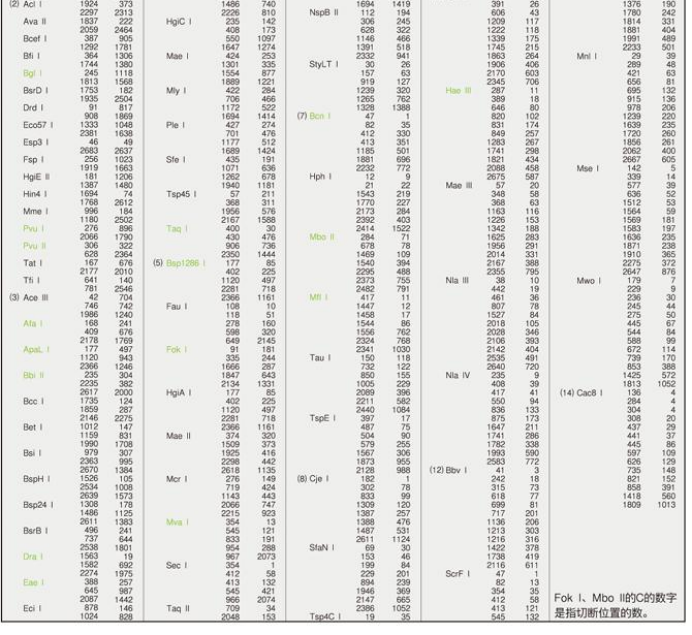

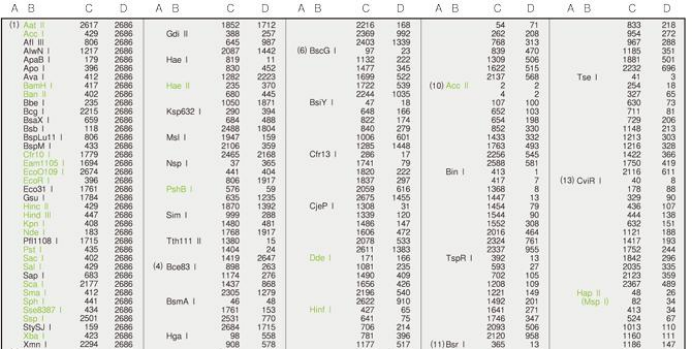

A：切断数B：限制酶C：酶切位点的第一个碱基的位置D：切下片段的碱基数（从

小排列）绿字表示FWKNE销售的限制酶。
